NSK BSF30100DDUHP2B R BE4L 5軸承尺寸、參數與圖紙

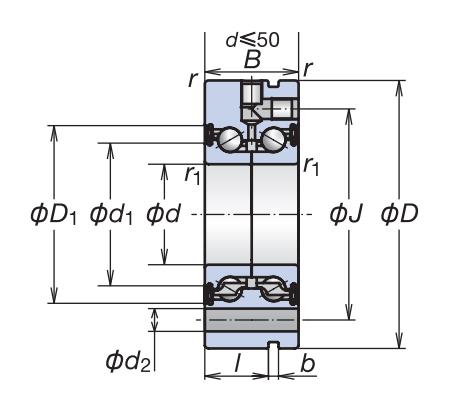

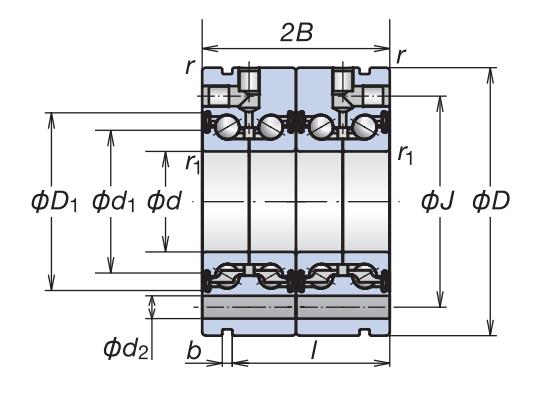

| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 30 |
| 外徑 | D | 100 |
| 厚度 | 38 | |
| rmin | 0.6 | |
| r1 min | 0.6 | |
| d1 | 49.1 | |
| D1 | 64.4 | |
| J | 80 | |
| d2 | 8.8 | |
| l | 30 | |
| b | 3 | |
| t | 8x45° | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Ca | 60.5 |
| 基本額定靜載荷 | Coa | 94 |
| 極限軸向靜載荷 | 66.5 | |
| 允許軸向靜載荷 | 46.55 | |
| 極限轉速（min-1） | ||
| 脂潤滑 | 3900 | |
| 其他參數 | ||
| 預緊力（N） | 4855 | |
| 軸向剛度（N/μm） | 950 | |
| 起動力矩（N·m） | 0.59 | |
| 螺母鎖緊力推薦值（N） | 11100 | |

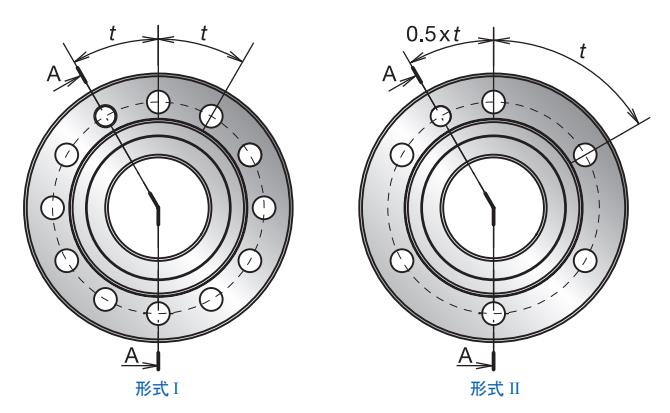

| 形式 | II | |
| 螺栓公稱型號 | M8 | |
| 螺栓數量 | 8 | |
| 質量（kg）（參考值） | 1.71 | |
