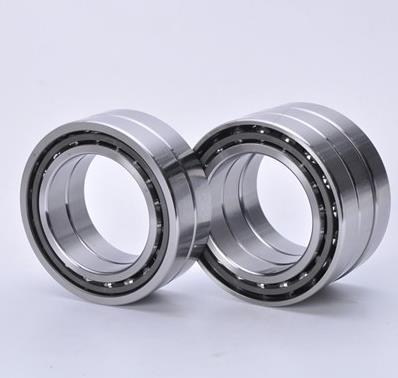

NSK 90BNR19ETYNDBELP4 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 90 |
| 外徑 | D | 125 |
| 厚度 | B | 18 |
| 作用點位置 | a | 26.5 |
| rmin | 1.1 | |
| r1 min | 0.6 | |
| da min | 97 | |
| Da max | 118 | |
| Db max | 120 | |
| ra max | 1 | |
| rb max | 0.6 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 31.5 |
| 基本額定靜載荷 | Cor | 29.7 |
| 極限軸向載荷 | 43 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 14000 | |
| 油潤滑 - 單列、無預緊 | 20000 | |
| 脂潤滑 - 雙列、EL預緊 | 11900 | |
| 脂潤滑 - 雙列、EL預緊（連續安全運行） | 8925 | |
| 油潤滑 - 雙列、EL預緊 | 17000 | |
| 油潤滑 - 雙列、EL預緊（連續安全運行） | 12750 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 0.552 | |
| 計算結果 | ||
| 預緊力（N） | 98 N | |
| 軸向剛度（N/μm） | 75 N/μm | |
| 徑向剛度（N/μm） | 487.5 N/μm | |
| 測量軸向游隙（μm） | 0μm | |
