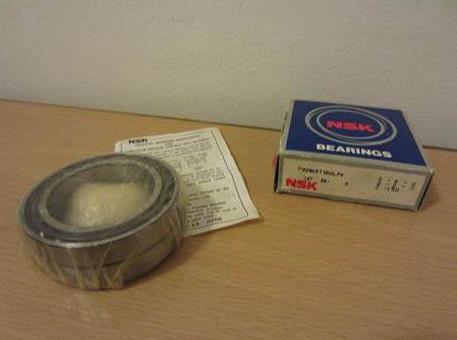

NSK 7903A5TYDULP4軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 17 |
| 外徑 | D | 30 |
| 厚度 | B | 7 |
| 作用點位置 | a | 9 |
| rmin | 0.3 | |
| r1 min | 0.15 | |
| da min | 19.5 | |
| Da max | 27.5 | |
| Db max | 28.8 | |
| ra max | 0.3 | |
| rb max | 0.15 | |
| 基本額定載荷(kN) | ||
| 基本額定動載荷 | Cr | 5 |
| 基本額定靜載荷 | Cor | 2.8 |
| 極限軸向載荷 | 2.21 | |
| 極限轉速(min-1) | ||
| 脂潤滑 - 單列、無預緊 | 42600 | |
| 油潤滑 - 單列、無預緊 | 63900 | |
| 脂潤滑 - 雙列、L預緊 | 34080 | |
| 脂潤滑 - 雙列、L預緊(連續安全運行) | 25560 | |
| 油潤滑 - 雙列、L預緊 | 51120 | |
| 油潤滑 - 雙列、L預緊(連續安全運行) | 38340 | |
| 其他參數 | ||
| 接觸角(度) | 25 | |
| 系數 | fo | - |
| 質量(參考值) | 0.017 | |
| 計算結果 | ||
| 預緊力(N) | 35 N | |
| 軸向剛度(N/μm) | 47 N/μm | |
| 徑向剛度(N/μm) | 94 N/μm | |
| 測量軸向游隙(μm) | -1μm | |
