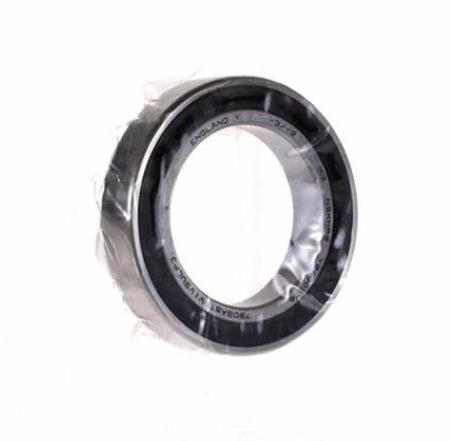

NSK 7020A5TRV1VSULP3軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸（mm） | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 41.1 |
| rmin | 1.5 | |
| r1 min | 1 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 75 |
| 基本額定靜載荷 | Cor | 73.5 |
| 極限軸向載荷 | 57.5 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 8000 | |
| 油潤滑 - 單列、無預緊 | 12000 | |
| 脂潤滑 - 單列、無預緊（連續安全運行） | 6000 | |
| 油潤滑 - 單列、無預緊（連續安全運行） | 9000 | |
| 其他參數 | ||
| 接觸角（度） | 25 | |
| 系數 | fo | - |
| 質量（參考值） | 1.45 | |
| 計算結果 | ||
| 預緊力（N） | 單列使用時，無預緊。雙列使用時，預緊力為：837 N。三列使用時，預緊力為：1138.32 N。四列使用時，預緊力為：1674 N。 | |
| 軸向剛度（N/μm） | 單列使用時，無軸向剛度。雙列使用時，軸向剛度為：300 N/μm。三列使用時，軸向剛度為：444 N/μm。四列使用時，軸向剛度為：600 N/μm。 | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | -13μm | |
