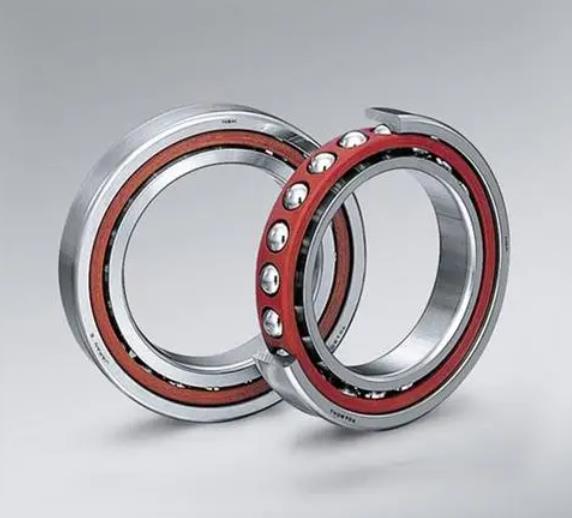

NSK 100BNR10XETDBP4Y+K01 Q軸承尺寸、參數與圖紙
| 軸承尺寸及安裝尺寸 | ||
| 內徑 | d | 100 |
| 外徑 | D | 150 |
| 厚度 | B | 24 |
| 作用點位置 | a | 32.3 |
| C | 29 | |
| BN | 5.5 | |
| SN | 14.5 | |
| r1 min | 1 | |
| rmin | 1.5 | |
| da min | 109 | |
| Da max | 141 | |
| Db max | 144 | |
| ra max | 1.5 | |
| rb max | 0.8 | |
| 基本額定載荷（kN） | ||
| 基本額定動載荷 | Cr | 36 |
| 基本額定靜載荷 | Cor | 36 |
| 極限軸向載荷 | 34 | |
| 極限轉速（min-1） | ||
| 脂潤滑 - 單列、無預緊 | 16800 | |
| 油潤滑 - 單列、無預緊 | 26400 | |
| 脂潤滑 - 雙列、0預緊 | 14280 | |
| 脂潤滑 - 雙列、0預緊（連續安全運行） | 10710 | |
| 油潤滑 - 雙列、0預緊 | 22440 | |
| 油潤滑 - 雙列、0預緊（連續安全運行） | 16830 | |
| 其他參數 | ||
| 接觸角（度） | 18 | |
| 系數 | fo | 10.9 |
| 質量（參考值） | 1.25 | |
| 計算結果 | ||
| 預緊力（N） | N | |
| 軸向剛度（N/μm） | N/μm | |
| 徑向剛度（N/μm） | 0 N/μm | |
| 測量軸向游隙（μm） | μm | |
