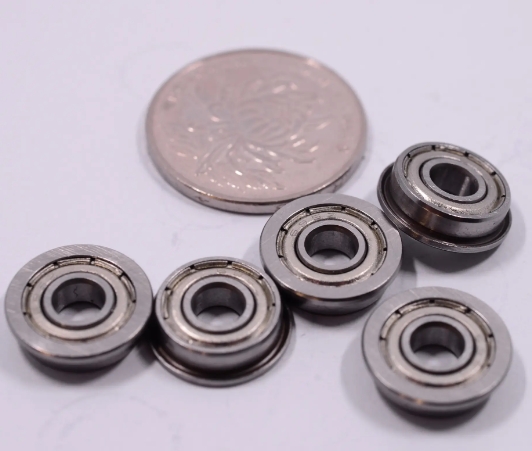

NMB DDRF-1240ZZ軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 軸承內徑 d | 4 |
| 軸承外徑 D | 12 |
| 開式軸承厚度 B | 4 |
| 密封型軸承厚度 B | 4 |
| 倒角半徑 rs(min) | 0.2 |
| 基本尺寸 (in) | |
| 軸承內徑 d | 0.1575 |
| 軸承外徑 D | 0.4724 |
| 開式軸承厚度 B | 0.1575 |
| 密封型軸承厚度 B | 0.1575 |
| 倒角半徑 rs(min) | 0.008 |

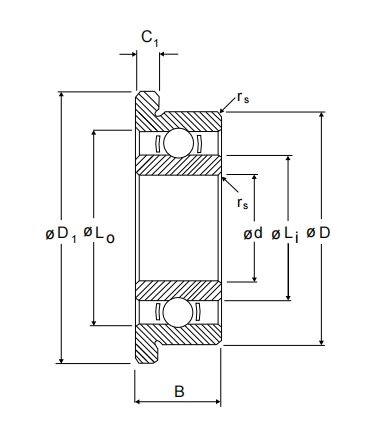

| 安裝尺寸 (mm) | |
| 開式軸承法蘭外徑 D1 | 13.5 |
| 開式軸承法蘭厚度 C1 | 1 |
| 密封式軸承法蘭外徑 D1 | 13.5 |
| 密封式軸承法蘭厚度 C1 | 1 |
| 開式軸承外圈內徑 Lo | 9.99 |
| 開式軸承內圈外徑 Li | 5.62 |
| 密封式軸承外圈內徑 Lo | 9.99 |
| 密封式軸承內圈外徑 Li | 5.62 |
| 載荷（N） | |
| 基本動載荷 | 959 |
| 基本靜載荷 | 347 |
| 滾珠參數 | |
| 數量 Z | 7 |
| 直徑（mm） Dw | 2 |
| 其他參數 | |
| ISO/JIS 標準代號 | F604 |
