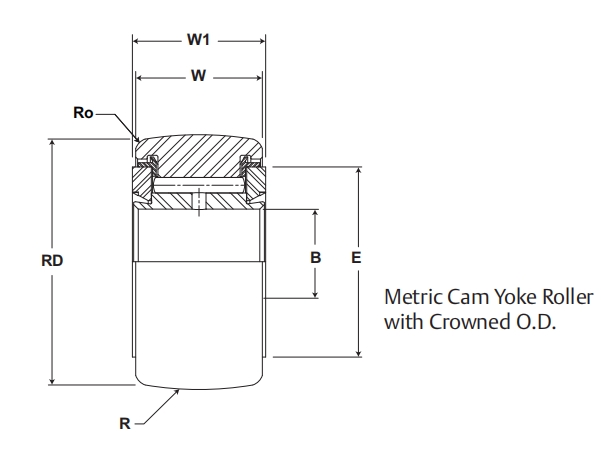

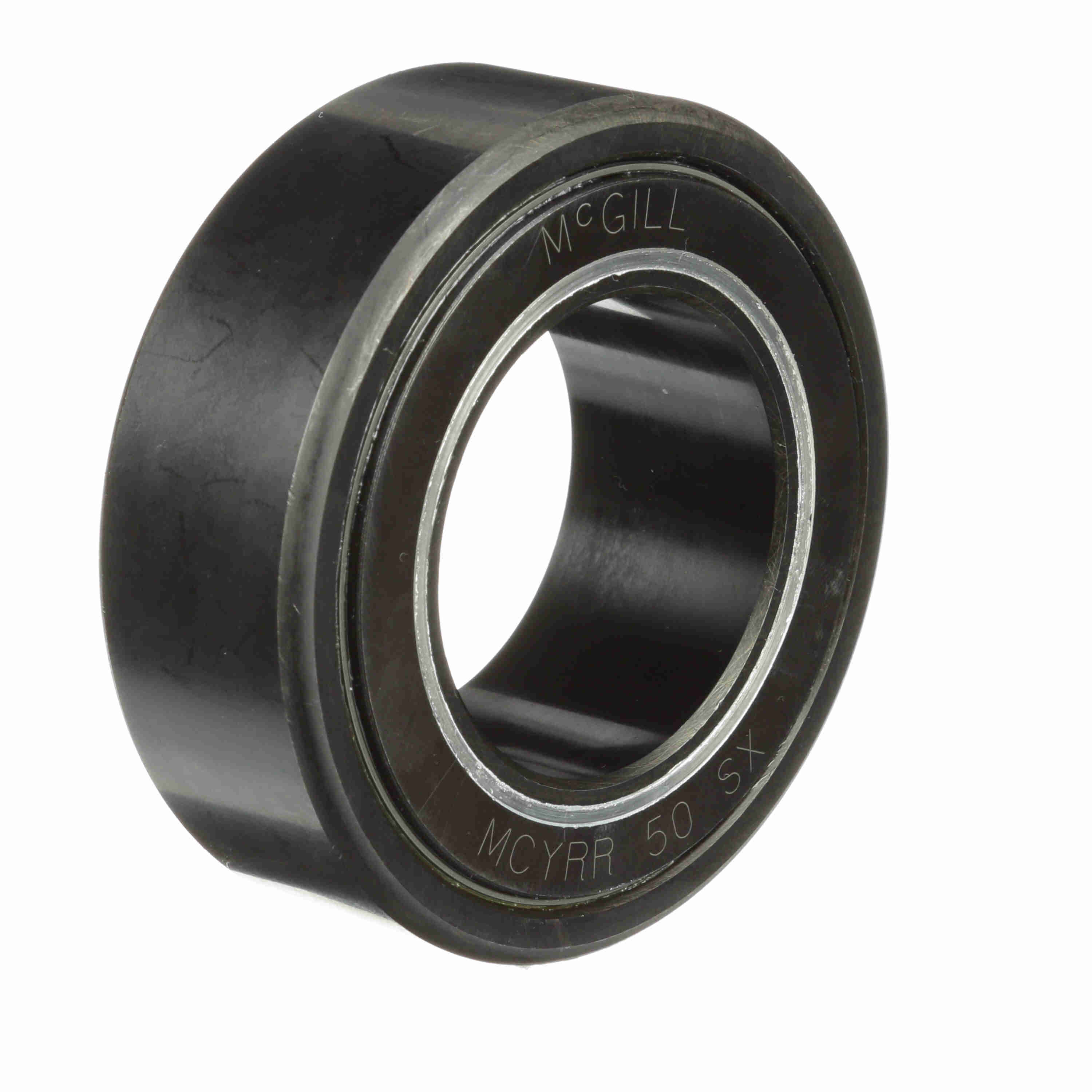

MCGILL MCYR50SX軸承尺寸、參數與圖紙
| 基本尺寸 (mm) | |
| 滾輪外徑 RD | 90 |
| 滾輪外徑公差 | +0/-0.015 |
| 滾輪寬度 W | 35 |
| 滾輪寬度公差 | +0/-0.12 |
| 滾輪內徑 B | 50 |
| 滾輪內徑公差 | +0/-0.012 |
| 總寬度 W1 | 32 |
| 總寬度公差 | +0/-0.25 |

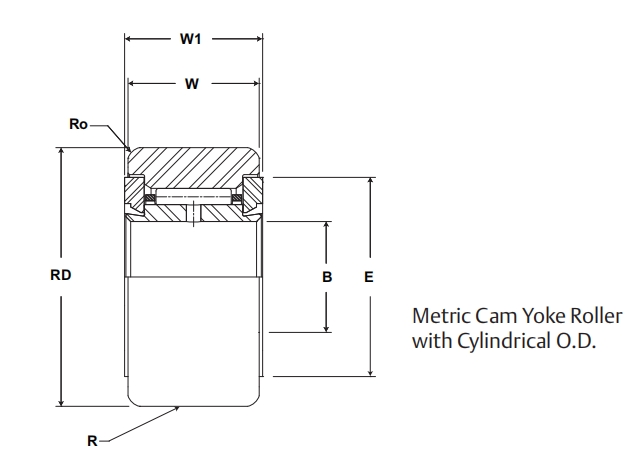

| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (mm) | |
| 最小凸臺直徑 E | 68 |
| 圓角半徑 Ro | 2 |
| 推薦軸直徑 (mm) | |
| 松配合（適用于輕負載） LF | 45.991 |
| 松配合公差 LFT | +0/-0.016 |
| 輕配合（用于中等負載） TF | 50 |
| 輕配合公差 TFT | +0/-0.0 |
| 重量（kg） | |
| 0.97 | |
| 載荷（N） | |
| 滾輪動載荷 | 64330 |
| 滾輪靜載荷 | 148000 |
| 其他參數 | |
| 極限轉速 (脂潤滑) rpm | 1500 |
