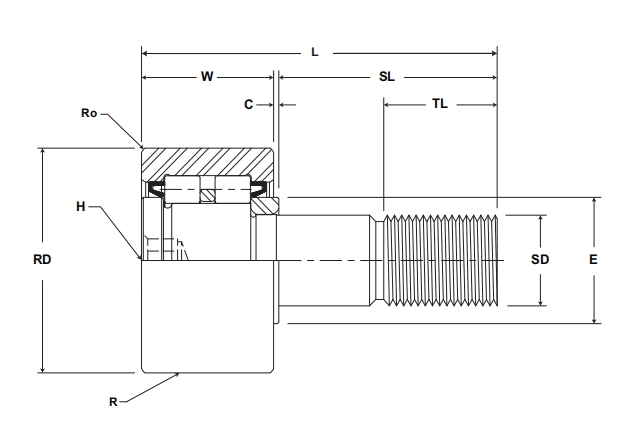

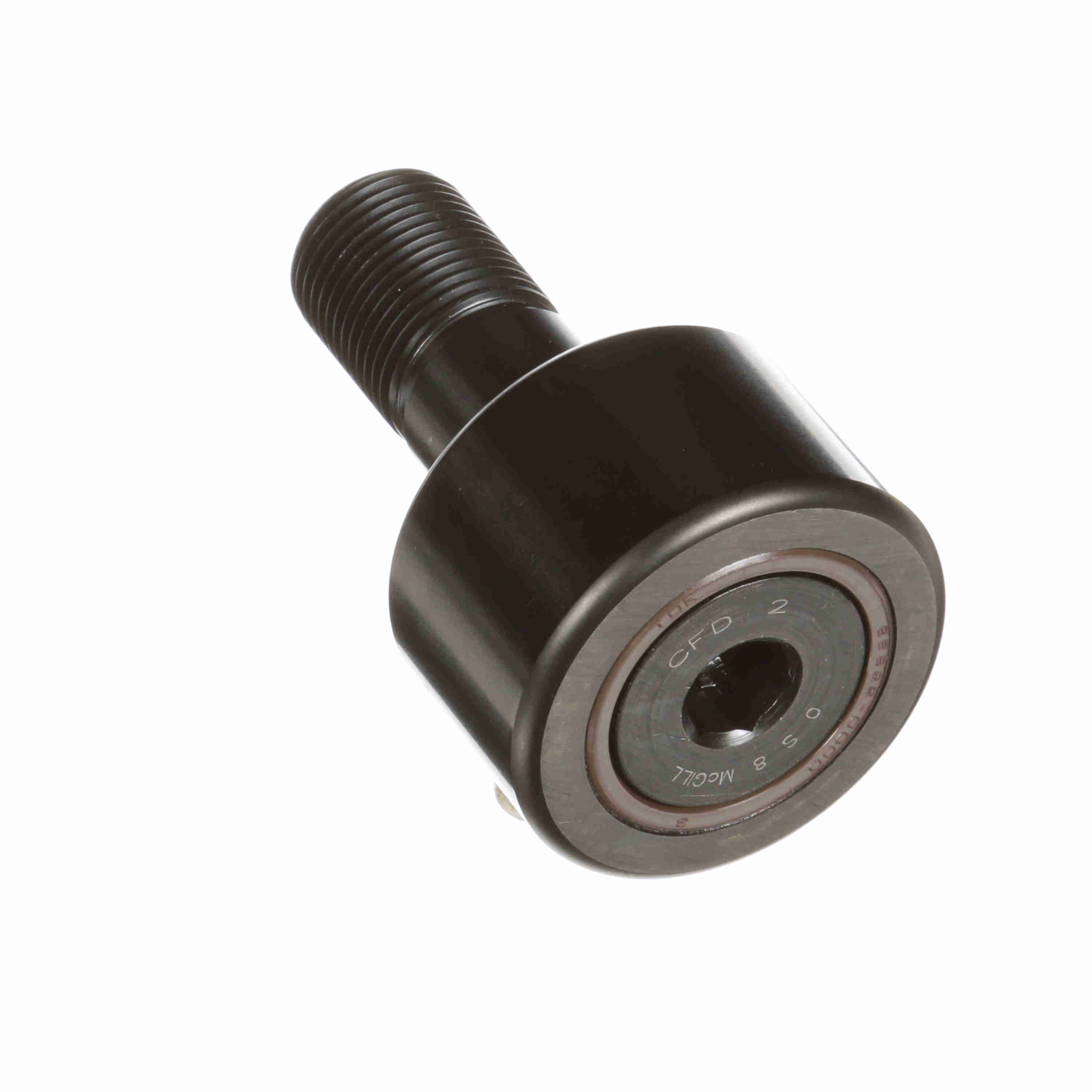

MCGILL CFD2軸承尺寸、參數與圖紙
| 基本尺寸 (in) | |
| 滾輪外徑 RD | 2 |
| 滾輪外徑公差 | +0/-0.001 |
| 滾輪寬度 W | 1.25 |
| 滾輪寬度公差 | +0/-0.001 |
| 螺柱直徑 SD | 0.875 |
| 螺柱直徑公差 | +0/-0.001 |
| 螺柱長度 TL | 2 |
| 端板加長件 C | 0.03 |
| 球面外圈半徑 R | 圓柱外圈 |
| 安裝尺寸 (in) | |
| 最小螺紋長度 TL | 1 |
| 總長度 L | 3.28 |
| 六角孔徑 L | 0.437 |
| 最小凸臺直徑 E | 1.41 |
| 圓角半徑 Ro | 0.09 |
| 外殼孔徑 | 0.8753 |
| 外殼孔徑公差 | +0.0002/-0.0003 |
| 重量（lb） | |
| 1.29 | |
| 載荷（lb） | |
| 滾輪動載荷 | 9500 |
| 滾輪靜載荷 | 8300 |
| 其他參數 | |
| 螺紋類型 | 7/8-14 |
| 夾緊力矩 in·lb | 1500 |
