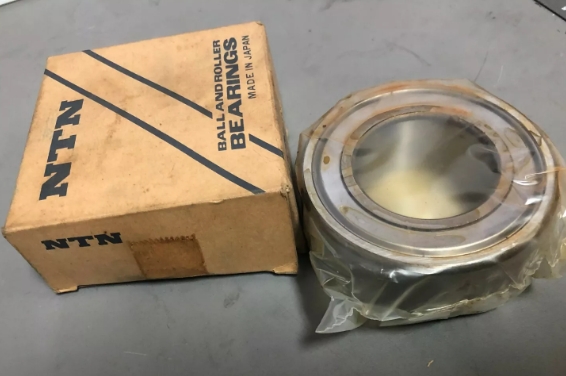

NTN 6701LLF/5K軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 18 |
| 軸承厚度 B | 4 |
| 倒角半徑 r.min | 0.2 |
| 倒角半徑 r.NS.min | - |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 13.6 |
| 內圈擋肩 da.max | 13.8 |
| 外圈擋肩 Da.max | 16.4 |
| 參考止動環擋肩 Dx.min | - |
| 止動槽擋肩 Cy.max | - |
| 止動槽擋肩 Cz.max | - |
| 倒角半徑 r.as.max | 0.2 |
| 倒角半徑 r.Nas.max | - |
| 止動槽、止動環尺寸 (mm) | |
| 槽底內徑 D1.max | - |
| 止動槽邊距 a.max | - |
| 止動槽直徑 b.min | - |
| 槽底倒角半徑 r0.max | - |
| 止動環外徑 D2.max | - |
| 止動環厚度 f.max | - |
| 額定載荷（kN） | |
| 額定動載荷 Cr | 0.93 |
| 額定靜載荷 Cor | 0.53 |
| 額定載荷（kgf） | |
| 額定動載荷 Cr | 95 |
| 額定靜載荷 Cor | 54 |
| 極限轉速（r/min） | |
| 脂潤滑（開式/ZZ/LLB） | 8300 |
| 油潤滑（開式/Z/LB） | 9500 |
| 油潤滑（LLH） | - |
| 油潤滑（LLU） | - |
| 其他參數 | |
| 系數 fo | 16.2 |
| 參考重量 | 0.002 kg |
