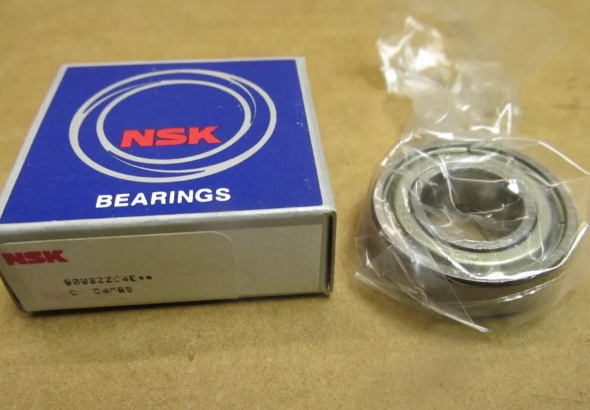

NSK 6904ZZNR*C4**X29U-03 KPMH Q軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 20 |
| 軸承外徑 D | 37 |
| 軸承厚度 B | 9 |
| 倒角半徑 r.min | 0.3 |
| 橋臺和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 22 |
| 內圈擋肩 da.max | 24 |
| 外圈擋肩 Da.max | 35 |
| 倒角半徑 ra.max | 0.3 |
| 卡環擋肩 Dx.min | 40.5 |
| 卡槽擋肩 Cy.max | 2.3 |
| 卡環、卡槽尺寸 (mm) | |
| 卡槽邊距 a.max | 1.7 |
| 卡槽直徑 b.min | 0.95 |
| 槽底內徑 D1.max | 35.7 |
| 槽底倒角半徑 r0.max | 0.25 |
| 卡槽邊倒角半徑 rN.min | 0.3 |
| 卡環外徑 D2.max | 39.8 |
| 卡環厚度 f.max | 0.85 |
| 額定載荷(N) | |
| 額定動載荷 Cr | 6400 |
| 額定靜載荷 Cor | 3700 |
| 額定載荷(kgf) | |
| 額定動載荷 Cr | 650 |
| 額定靜載荷 Cor | 375 |
| 極限轉速(r/min) | |
| 脂潤滑(開式/Z/ZZ/V/VV) | 19000 |
| 脂潤滑(D/DD/DU/DDU) | 12000 |
| 油潤滑(開式/Z) | 22000 |
| 其他參數 | |
| 計算系數 fo | 14.7 |
| 參考重量 | 0.037 kg |
