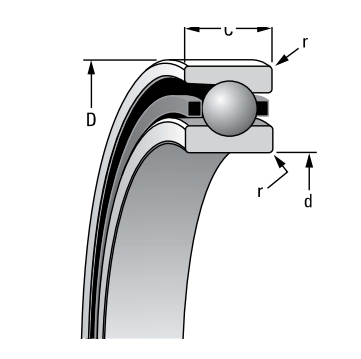

TIMKEN 3MM9309WIDUM軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 68 |
| 軸承厚度 C | 12 |
| 倒角半徑 r.Rad | 0.6 |
| 建議肩部直徑 (mm) | |
| 軸 Max. | 50.7 |
| 軸 Min. | 50.1 |
| 外殼 Max. | 63.4 |
| 外殼 Min. | 62.9 |
| 軸直徑、安裝配合 (mm) | |
| 軸直徑 Max. | 45 |
| 軸直徑 Min. | 44.995 |
| 安裝配合 松配合 | 0.005 |
| 安裝配合 緊配合 | 0.006 |
| 固定端 (mm) | |
| 殼體孔徑 Max. | 68.008 |
| 殼體孔徑 Min. | 68 |
| 安裝配合 緊配合 | 0 |
| 安裝配合 松配合 | 0.015 |
| 浮動端 (mm) | |
| 殼體孔徑 Max. | 68.012 |
| 殼體孔徑 Min. | 68.007 |
| 安裝配合 松配合 | 0.007 |
| 額定載荷 15° (N) | |
| 額定靜載荷-鋼球 Co | 13200 |
| 額定動載荷-鋼球 Ce | 16800 |
| 額定靜載荷-陶瓷球 Co | 11700 |
| 額定動載荷-陶瓷球 Ce | 16800 |
| 額定載荷 25° (N) | |
| 額定靜載荷-鋼球 Co | 12500 |
| 額定動載荷-鋼球 Ce | 15900 |
| 額定靜載荷-陶瓷球 Co | 11100 |
| 額定動載荷-陶瓷球 Ce | 15900 |
| 額定轉速 Ng（RPM） | |
| 15°，鋼球 | 20000 |
| 15°，陶瓷球 | 24000 |
| 25°，鋼球 | 18000 |
| 25°，陶瓷球 | 21600 |
| 其他參數 | |
| 滾珠 數量x直徑 | 21x6.4 mm |
| 參考重量 | 0.13 kg |
