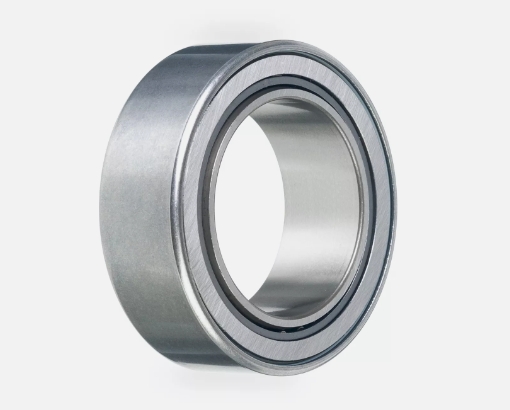

SKF BEAM040100C-2RSH軸承尺寸、參數與圖紙
| SNFA軸承基本代號 | |
| BEAM40/100/C-7P60 | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 軸承外徑 D | 100 |
| 軸承厚度 H | 34 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.6 |
| 主要尺寸 (mm) | |
| 軸承內徑 d | 40 |
| 內圈外徑 d1 ≈ | 58 |
| 外圈內徑 D1 ≈ | 68 |
| H1 ≈ | 25 |
| 倒角半徑 r1,2.min | 0.3 |
| 倒角半徑 r3,4.min | 0.6 |
| J | 80 |
| N | 8.8 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | - |
| 內圈擋肩 da.max | 50 |
| 外圈擋肩 Da.max | 68 |
| 倒角半徑 ra.max | 0.6 |
| 倒角半徑 rb.max | - |
| 額定載荷（kN） | |
| 額定動載荷 C | 43.6 |
| 額定靜載荷 Co | 102 |
| 疲勞極限載荷 Pu | 3.75 |
| 其他參數 | |
| 作用點位置 a | 117 mm |
| 油潤滑極限轉速 | 2200 r/min |
| 參考重量 | 1.45 kg |
| 符合DIN 912標準的連接螺栓孔 | M8 |
| 螺栓孔數x角度 | 4x90° |
