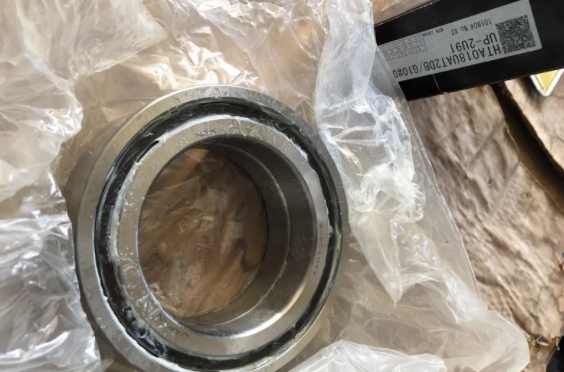

NTN HTA920UAT2DB/GNP4L軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承外徑 D | 140 |
| 軸承總厚度 2B | 36 |
| 倒角半徑 rs.min | 1.1 |
| 倒角半徑 r1s.min | 0.6 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 115.3 |
| 外圈內徑 D2 | 129.1 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 110 |
| 外圈內徑 Db.max | 134 |
| 倒角半徑 ras.max | 1 |
| 倒角半徑 r1as.max | 0.6 |
| 基本額定載荷（kN） | |
| 額定動載荷 Ca | 40 |
| 額定靜載荷 Coa | 109 |
| 極限軸向載荷（靜止時） | 66 |
| 基本額定載荷（kgf） | |
| 額定動載荷 Ca | 4050 |
| 額定靜載荷 Coa | 11100 |
| 極限軸向載荷（靜止時） | 6750 |
| 極限轉速（r/min） | |
| 脂潤滑 | 8300 |
| 油潤滑 | 10400 |
| 其他參數 | |
| 作用點位置 2a | 87.6 |
| 空間容積 | 24 立方厘米 |
| 單列參考重量 | 0.81 kg |
