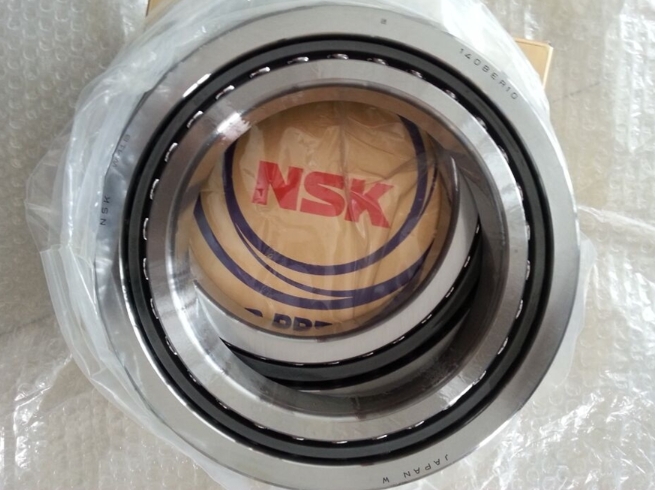

NSK 60BNR10HTYNXV1VDBC01 MTEX Q軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 60 |
| 軸承外徑 D | 95 |
| 軸承厚度 B | 18 |
| 內圈厚度 C | - |
| Bn | 4.3 |
| Sn | 10 |
| Sb | 1.4 |
| 倒角半徑 r.min | 1.1 |
| 倒角半徑 r1.min | 0.6 |
| 作用點位置 a | 21.5 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 67 |
| 外圈內徑 Da.max | 88 |
| 外圈內徑 Db.max | 90 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 基本額定載荷（kN） | |
| 額定動載荷 C | 15.6 |
| 額定靜載荷 Cor | 13.7 |
| 極限軸向載荷 | 12.8 |
| 極限轉速（r/min） | |
| 脂潤滑 | 23300 |
| 油潤滑 | 36200 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 50 N |
| 軸向剛度（DB、DF組合） | 57 N/μm |
| 測量軸向游隙 | 0 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 135 N |
| 軸向剛度（DB、DF組合） | 82 N/μm |
| 測量軸向游隙 | -5 μm |
| 中等預緊 | |
| 預緊力（DB、DF組合） | 395 N |
| 軸向剛度（DB、DF組合） | 123 N/μm |
| 測量軸向游隙 | -15 μm |
| 重壓預緊 | |
| 預緊力（DB、DF組合） | - N |
| 軸向剛度（DB、DF組合） | - N/μm |
| 測量軸向游隙 | - μm |
| 其他參數 | |
| 接觸角 | 18 ° |
| 系數 fo | 10.8 |
| 參考重量 | 0.419 kg |
