NSK 100BAR10HTYNDBELP-04軸承尺寸、參數與圖紙

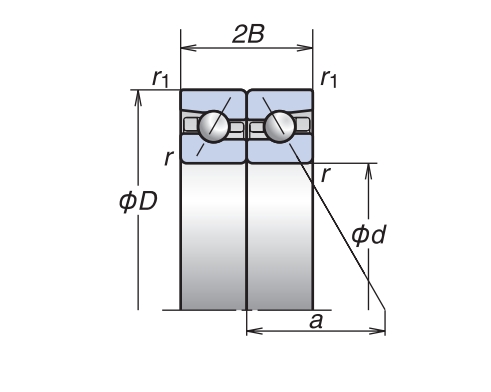

| 外形尺寸 (mm) | |
| 軸承內徑 d | 100 |
| 軸承外徑 D | 150 |
| 軸承厚度 2B | 45 |
| 倒角半徑 r.min | 1.5 |
| 倒角半徑 r1.min | 1 |
| 作用點位置 a | 47.3 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 109 |
| 外圈內徑 Db.max | 144 |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | 0.8 |
| 基本額定載荷（kN） | |
| 額定動載荷 Ca | 43.5 |
| 額定靜載荷 Coa | 100 |
| 極限軸向載荷 | 46.5 |
| 極限轉速（r/min） | |
| 脂潤滑 | 6800 |
| 油潤滑 | 8400 |
| 超輕預緊 | |
| 預緊力（DB、DF組合） | 415 N |
| 軸向剛度（DB、DF組合） | 311 N/μm |
| 測量軸向游隙 | -5 μm |
| 輕型預緊 | |
| 預緊力（DB、DF組合） | 2050 N |
| 軸向剛度（DB、DF組合） | 543 N/μm |
| 測量軸向游隙 | -20 μm |
| 其他參數 | |
| 接觸角 | 30 ° |
| 單列參考重量 | 1.22 kg |
