KOYO 7318DF軸承尺寸、參數與圖紙

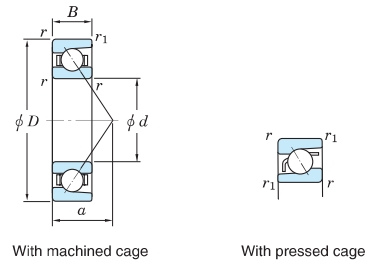

| 外形尺寸 (mm) | |
| 軸承內徑 d | 90 |
| 軸承外徑 D | 190 |
| 軸承厚度 B | 43 |

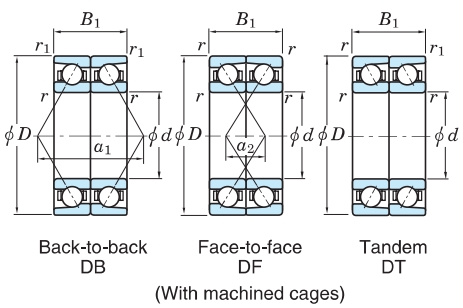

| 雙列軸承厚度 B1 | 86 |
| 倒角半徑 r.min | 3 |
| 倒角半徑 r1.min | 1.1 |

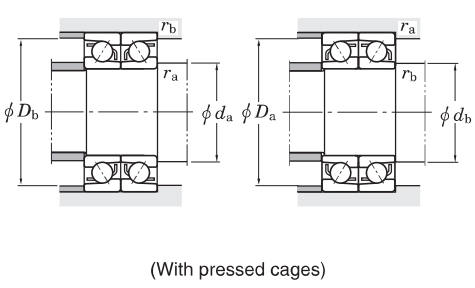

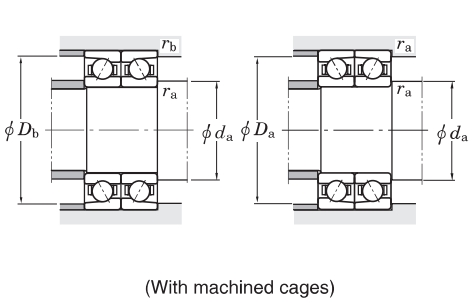

| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 104 |
| 內圈擋肩 db.min | 97 |
| 外圈擋肩 Da.max | 176 |
| 外圈擋肩 Db.max | 183 |
| 倒角半徑 ra.max | 2.5 |
| 倒角半徑 rb.max | 1 |
| 額定載荷-機加工保持架（kN） | |
| 動態額定載荷 Cr | 327 |
| 靜態徑向載荷 Cor | 270 |
| 疲勞極限載荷 Cu | 11.8 |
| 額定載荷-壓制保持架（kN） | |
| 動態額定載荷 Cr | 346 |
| 靜態徑向載荷 Cor | 294 |
| 疲勞極限載荷 Cu | 12.8 |
| 極限轉速（r/min） | |
| 脂潤滑 | 3300 |
| 油潤滑 | 4200 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a1 | 123.9 mm |
| 作用點位置 a2 | 37.9 mm |
| 參考重量（單列） | 5.3 kg |
| 參考重量（雙列） | 10.6 kg |
