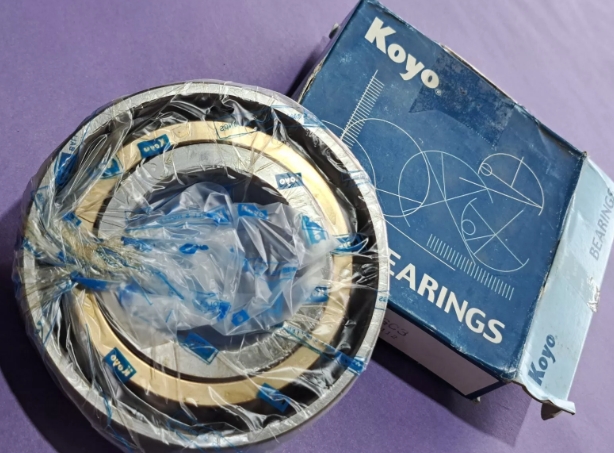

KOYO 7309BG軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 45 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 25 |
| 雙列軸承厚度 B1 | 50 |
| 倒角半徑 r.min | 1.5 |
| 倒角半徑 r1.min | 1 |
| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 53.5 |
| 內圈擋肩 db.min | 50.5 |
| 外圈擋肩 Da.max | 91.5 |
| 外圈擋肩 Db.max | 94.5 |
| 倒角半徑 ra.max | 1.5 |
| 倒角半徑 rb.max | 1 |
| 額定載荷-機加工保持架（kN） | |
| 動態額定載荷 Cr | 103 |
| 靜態徑向載荷 Cor | 68.2 |
| 疲勞極限載荷 Cu | 4.4 |
| 額定載荷-壓制保持架（kN） | |
| 動態額定載荷 Cr | 109 |
| 靜態徑向載荷 Cor | 74.3 |
| 疲勞極限載荷 Cu | 4.85 |
| 極限轉速（r/min） | |
| 脂潤滑 | 4900 |
| 油潤滑 | 6600 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a1 | 86.3 mm |
| 作用點位置 a2 | 36.3 mm |
| 參考重量（單列） | 0.875 kg |
| 參考重量（雙列） | 1.75 kg |
