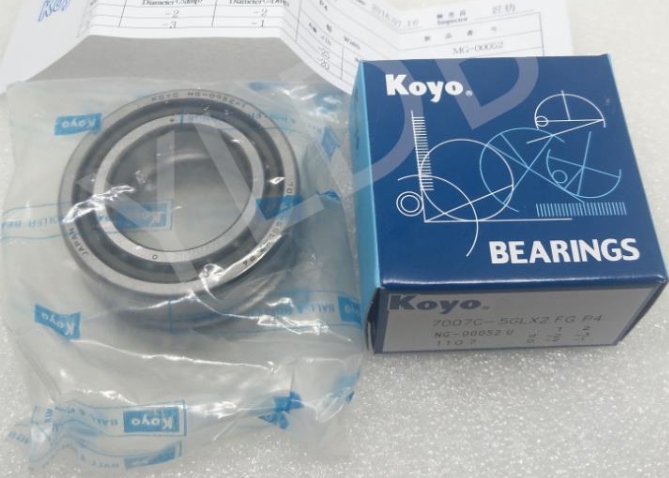

KOYO 3NCHAC914CA-6RUDBBCY6軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 70 |
| 軸承外徑 D | 100 |
| 軸承厚度 B | 16 |
| 倒角半徑 r.min | 1 |
| 倒角半徑 r1.min | 0.6 |
| 倒角半徑 r2.min | - |
| 潤滑油槽尺寸 (mm) | |
| 油槽邊距 S | - |
| 油槽寬度 W | - |
| 安裝尺寸 (mm) | |
| 內圈擋肩 da.min | 75.5 |
| 內圈擋肩 db.min | - |
| 外圈擋肩 Da.max | 94.5 |
| 外圈擋肩 Db.max | 95.5 |
| 倒角半徑 ra.max | 1 |
| 倒角半徑 rb.max | 0.6 |
| 倒角半徑 rc.max | - |
| 額定載荷（kN） | |
| 動態額定載荷 Cr | 24.8 |
| 靜態徑向載荷 Cor | 14.4 |
| 疲勞極限載荷 Cu | 0.74 |
| 允許軸向靜載荷 | 14.5 |
| 極限轉速（r/min） | |
| 脂潤滑 | 22000 |
| 油潤滑 | 39000 |
| 其他參數 | |
| 計算系數 fo | - |
| 作用點位置 a | 23.5 mm |
| 參考重量（單列） | 0.291 kg |
| 間隙容積 | 15 立方厘米/列 |
| 螺母軸向張力 | 10000 N |
| 固定板過盈量 | 0.01-0.02 mm |
