IBC 7001.A.TVP.P5.DFM軸承尺寸、參數與圖紙
| 接觸角 | |
| 4600 ° | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 12 |
| 軸承外徑 D | 28 |
| 軸承厚度 B | 8 |
| 內圈外徑 d1 | 16.7 |
| 外圈內徑 D1 | 23.1 |
| 倒角半徑 r1,2.max | 0.3 |
| 倒角半徑 r3,4.max | 0.1 |
| 擋肩和倒角尺寸 (mm) | |
| 內圈擋肩 da.min | 16.4 |
| 外圈擋肩 Da.max | 24.3 |
| 外圈擋肩 Db.max | 25.7 |
| 倒角半徑 ra.max | 0.3 |
| 倒角半徑 rb.max | 0.1 |
| 額定載荷(N) | |
| 動態額定載荷 Cr | 4600 |
| 靜態徑向載荷 Cor | 2700 |
| 疲勞極限載荷 Cu | 100 |
| 極限轉速(r/min) | |
| 脂潤滑 | 61000 |
| 油/油霧潤滑 | 92000 |

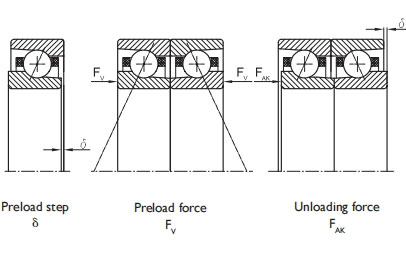

| 超輕預緊 | |
| 預緊力 Fv | 14 N |
| 凸出量 δ | 4 μm |
| 軸向剛度 Sa | 12 N/μm |
| 徑向剛度 Sr | 80 N/μm |
| 卸載力 F.AK | 35 N |
| 輕型預緊 | |
| 預緊力 Fv | 25 N |
| 凸出量 δ | 6 μm |
| 軸向剛度 Sa | 16 N/μm |
| 徑向剛度 Sr | 95 N/μm |
| 卸載力 F.AK | 75 N |
| 中等預緊 | |
| 預緊力 Fv | 60 N |
| 凸出量 δ | 12 μm |
| 軸向剛度 Sa | 22 N/μm |
| 徑向剛度 Sr | 110 N/μm |
| 卸載力 F.AK | 170 N |
| 重壓預緊 | |
| 預緊力 Fv | 120 N |
| 凸出量 δ | 16 μm |
| 軸向剛度 Sa | 30 N/μm |
| 徑向剛度 Sr | 140 N/μm |
| 卸載力 F.AK | 340 N |
| 其他參數 | |
| 注入直徑 d.pi | 18 mm |

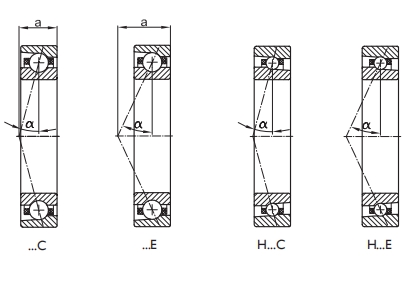

| 作用點位置 a | 7 mm |
| 精密鎖緊螺母型號 | MMR12 |
| 參考重量 | 0.02 kg |
