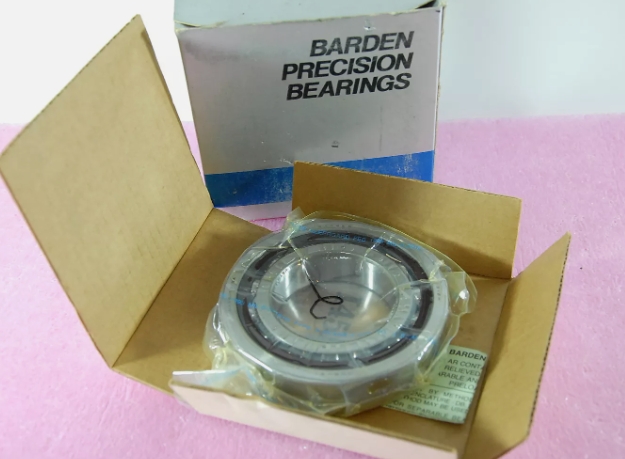

BARDEN C103HX205Y15DF軸承尺寸、參數與圖紙
| FAG軸承基本代號 | |
| HCB7003E.T.P4S | |
| 外形尺寸 (mm) | |
| 軸承內徑 d | 17 |
| 軸承外徑 D | 35 |
| 軸承厚度 B | 10 |
| 倒角半徑 rs.max | 0.3 |
| 倒角半徑 r1s.max | 0.3 |
| 軸和肩部外殼尺寸 (mm) | |
| 內圈擋肩 da.h12 | 21 |
| 外圈擋肩 Da.h12 | 32 |
| 內圈倒角半徑 ra.max | 0.3 |
| 外圈倒角半徑 rb.max | 0.1 |
| 直接潤滑尺寸 (mm) | |
| 油槽邊距 Bn | - |
| 油孔長邊距 Sn | - |
| 油孔直徑 Sb | - |
| Etk | 24.1 |
| 額定載荷（kN） | |
| 動態額定載荷 C.dyn | 5.7 |
| 靜態徑向載荷 Co.stat | 3.25 |
| 極限轉速（r/min） | |
| 脂潤滑 | 45000 |
| 油潤滑 | 67000 |
| 輕微預緊 | |
| 預緊力 Fv | 28 N |
| 卸載力 Kae | 82 N |
| 軸向剛度 Sa | 43 N/μm |
| 中等預緊 | |
| 預緊力 Fv | 104 N |
| 卸載力 Kae | 311 N |
| 軸向剛度 Sa | 68.9 N/μm |
| 重型預緊 | |
| 預緊力 Fv | 249 N |
| 卸載力 Kae | 762 N |
| 軸向剛度 Sa | 96.1 N/μm |
| 參考重量（kg） | |
| 0.03 | |
